产品详情

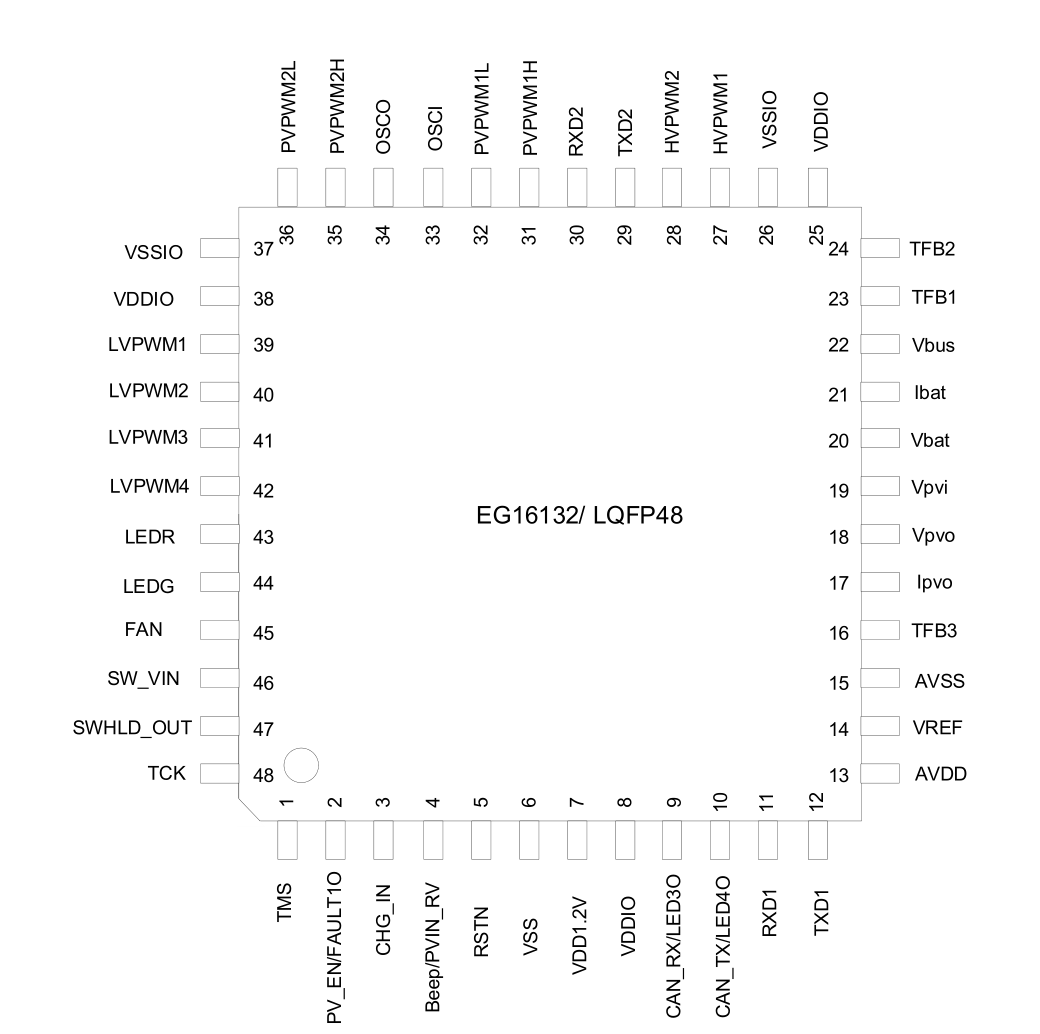

封装
LQFP48
VCCIO静态电流
10mA
PVDD静态电流
10mA
VDD静态电流
3mA
- 逆变升压、降压控制器功能特点
- 适合高低压隔离型逆变器应用
- 输出电压反馈采用欠闭环控制方式
- 50%占空比输出，默认死区时间500nS
- 保护功能
- 电池端过压
- 电池端欠压
- 电池端过流保护
- 过温保护
- 输出短路保护
- 高压母线电压过压保护
- 串口通讯可设置参数： 电池端过压保护值
- 电池端欠压保护值
- 过流保护值
- 温度保护值
- 串口通讯可读参数： 电池电压
- 输出电流
- 温度
- 故障代码
- 智能风扇控制
- MPPT 充电控制器功能特点
- 支持降压、升降压拓扑电路， 支持CC/CV（恒流/恒压）电池充电，通过串口灵活配置充电参数
- 支持UART 串口通讯，波特率为9600
- 工作电源：+3.3V
- 封装形式：LQFP48
- 双向正弦波逆变器
- 移动储能电源
- 光伏逆变器
- 不间断电源UPS

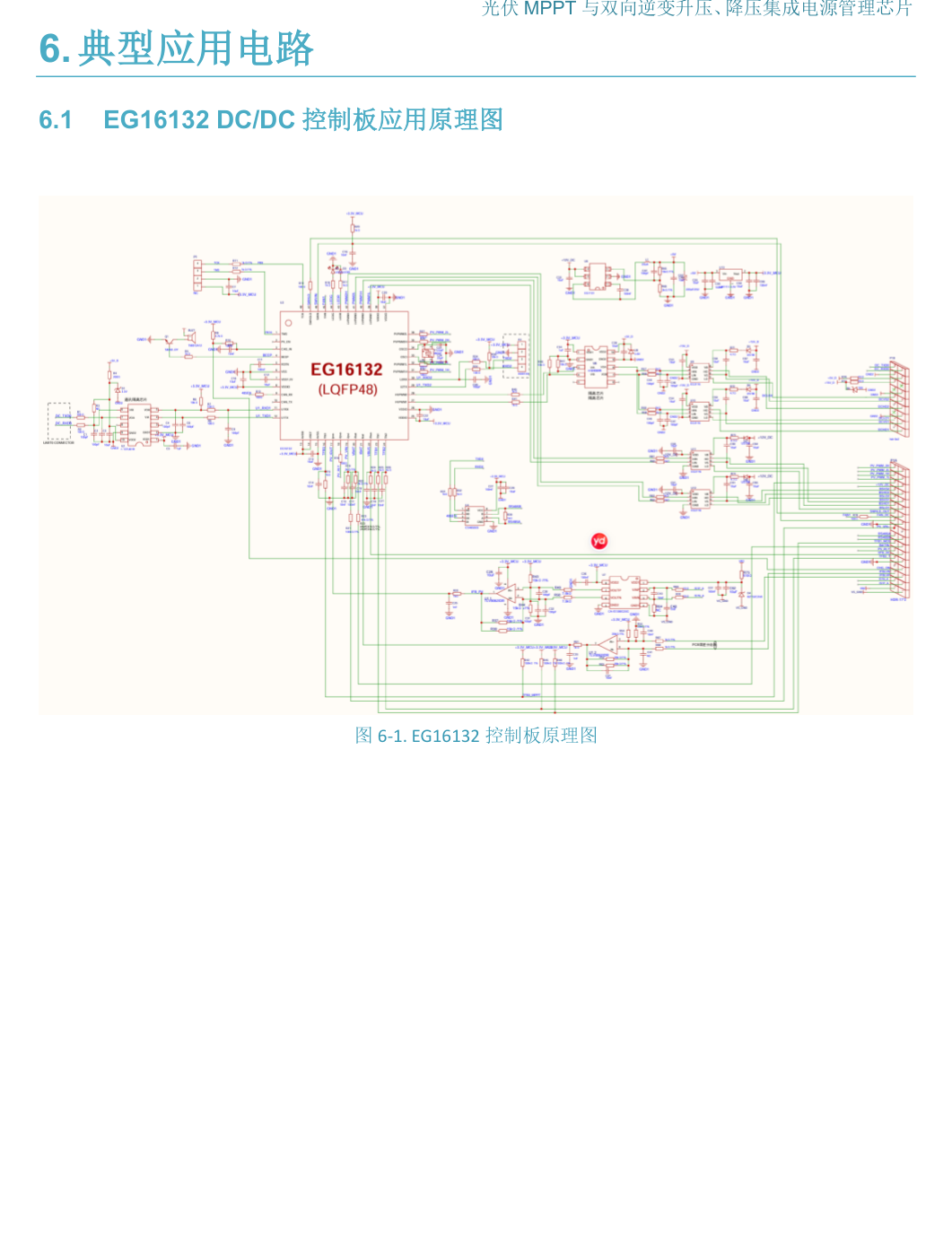

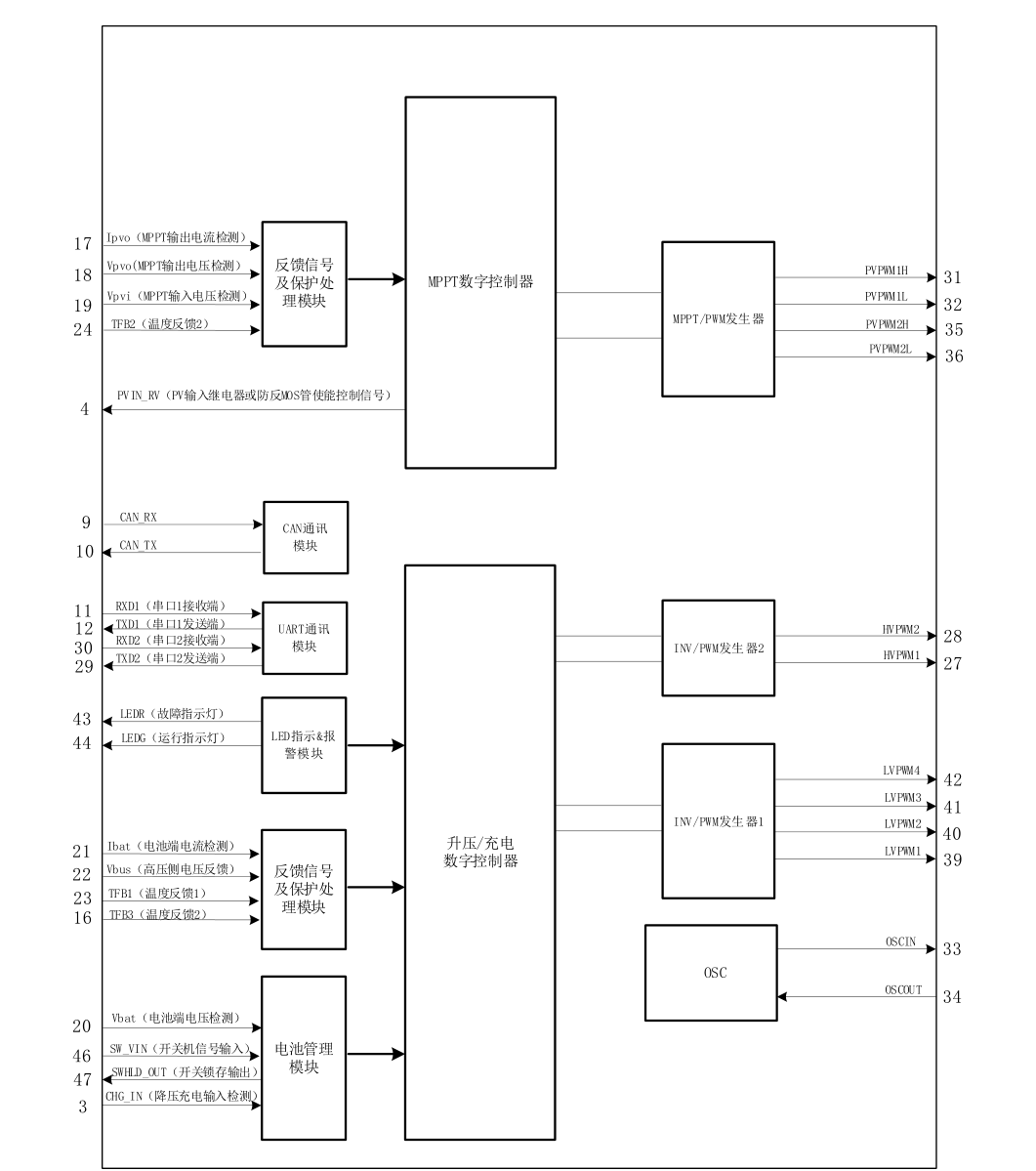

EG16132 芯片是一款面向光伏储能、 移动储能及高低压隔离型逆变电源的数字电源管理控制芯片， 芯片 集成了逆变升压控制、充电降压控制、光伏MPPT 充电控制、关键电压/电流/温度检测、故障保护、风扇控 制、状态指示及UART 通信接口，可减少系统控制器件数量并简化整机控制架构。 EG16132 提供了开关机检测、开机保持锁存、运行/故障LED 及风扇控制等辅助功能，可用于构建完整 的储能电源前端控制系统。 芯片提供多路温度检测，可分别用于逆变功率级、MPPT 功率级和电池温度监控。温度保护阈值属于系 统应用参数，应结合NTC 型号、安装位置、散热结构和目标器件允许结温进行标定。 MPPT 功率级支持Buck 以及升降压类拓扑，在MPPT 充电模式下，芯片接收光伏阵列输入电压、电流及 电池侧反馈信息，执行数字电流模式MPPT 算法并调节外部Buck 或升降压功率级，使光伏阵列工作点向最 大功率点移动。MPPT 控制与电池CC/CV 充电控制相结合，在光伏功率、输入电压和电池状态发生变化时动 态调整功率级工作点。 逆变升压部分的工作频率由系统设计设定，现有规格支持10kHz～150kHz 范围。外部变压器、漏感/串 联电感、 谐振电容及功率器件参数决定实际谐振特性。 设计时应重点验证软开关条件、 峰值电流、 器件温升， 逆变升压输出电压采用欠闭环/浅闭环方式进行限制，系统轻载或空载时，通过母线电压反馈限制输出电压 上升， 进入正常带载状态后，控制策略可降低闭环干预程度， 以保持变压器及谐振网络的正常工作状态， 该 控制方式适用于后级DC/AC 级独立稳压的系统。 在逆变升压模式下， EG16132 驱动低压侧H 桥或推挽结构， 将电池侧低压直流能量通过外部高频变压器 及整流网络转换为高压直流母线。低压侧输出采用固定50%占空比的互补/推挽式驱动方式，默认死区时间 为500ns,实际功率器件驱动应根据MOSFET/IGBT 栅极驱动器、变压器漏感、器件结电容及PCB 寄生参数进 行优化。 在充电降压模式下 EG16132 工作于逆变升压功率级的反向能量传输方向，将高压直流母线能量通过高 频变压器及低压侧同步整流电路转换为低压直流，为电池提供充电能量。
