产品详情
驱动类型
单相半桥
悬浮电源(V)
650
低端电源(V)
10-20
输入逻辑
HIN（高电平有效，控制高端HO输出）；LIN（高电平有效，控制低端LO输出）
输出电流(A)
2.5/2.5
低端电源欠压保护(V)
8.7/8.4
高端电源欠压保护(V)
8.8/8.5
闭锁保护
有
使能
有
开延时LO-HO
180/180
关延时LO-HO
140/140
上升时间LO-HO
20/20
下降时间LO-HO
15/15
死区时间(nS)
40
通道
2
封装
SOW16/SOP16
- 高端悬浮自举电源设计，耐压可达650V
- 最高频率支持500KHZ
- 低端VCC 电压范围10V-20V
- 输出电流能力IO+/- 2.5A/2.5A
- 内建死区控制电路
- 自带闭锁功能，彻底杜绝上、下管输出同时导通
- HIN 输入通道高电平有效，控制高端HO 输出
- LIN 输入通道高电平有效，控制低端LO 输出
- 静态电流小于180uA
- 封装形式：SOW16 和SOP16
- 无铅无卤符合ROHS 标准
- 正弦波逆变器
- 变频水泵控制器
- 方波逆变器
- 电动车控制器
- 无刷电机驱动器

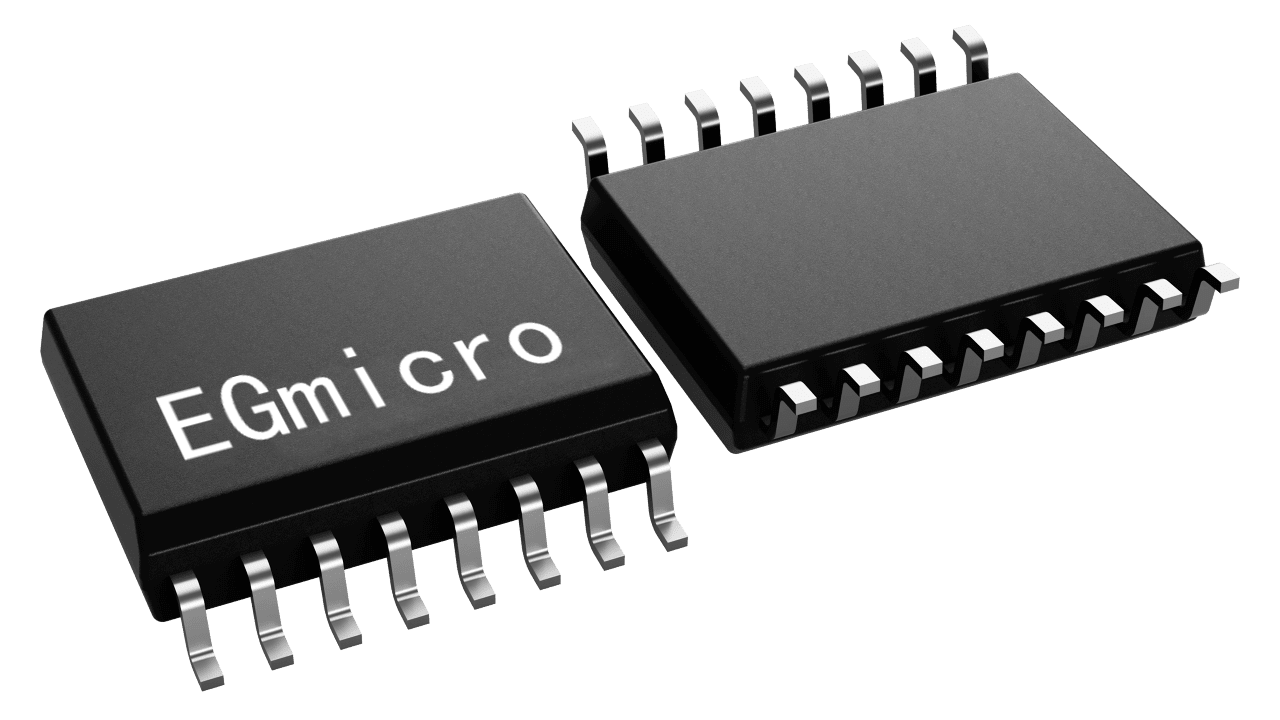

EG2110 是一款高性价比的大功率MOS 管、IGBT 管栅极驱动专用芯片，内部集成了逻辑信号输入处 理电路、死区时控制电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控 制器中的驱动电路。 EG2110 高端的工作电压可达650V，低端Vcc 的电源电压范围宽10V～20V，静态功耗小于180uA。 该芯片具有闭锁功能防止输出功率管同时导通，输入通道HIN 和LIN 内建了一个250K 下拉电阻，在输入 悬空时使上、 下功率MOS 管处于关闭状态,输出电流能力IO+/- 2.5A/2.5A， 采用SOP16 和SOW16 封装。
