产品详情
封装
TSSOP24
输出频率
50Hz
- 数字化、内置UART 串口通讯功能的修正波逆变器专用芯片
- 内部集成全桥600V 高压驱动器
- 适合高低压隔离型逆变器应用
- 数字算法型输出交流稳压，采用直流高压VBUS 电压实现稳压输出交流电压
- 快速硬件短路电流比较+数字算法短路保护处理，实现可靠的短路保护功能
- 具有输出电压软启动特性，减小启动时对负载的冲击
- 外部可设短路保护基准电流值，易于匹配不同功率下的MOS 管选型
- 50Hz±1%或60Hz±1%高精度频率输出，优于常规模拟电路
- 简单的外围电路，易于调试
- 逆变器保护功能：
- 输出过流保护
- 输出短路保护
- 过温保护
- UART通讯波特率：9600

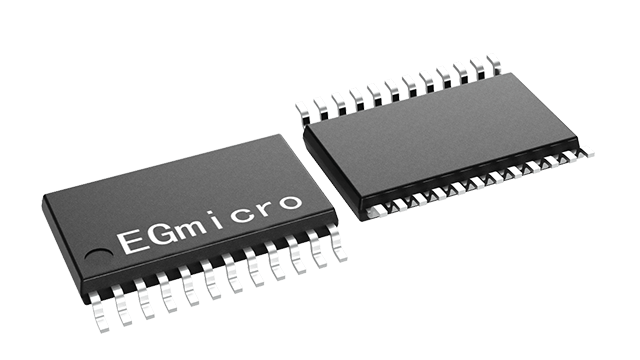

- TSSOP24封装
- 单相修正波逆变器
- 不间断电源UPS 系统
- 调光器
- 调压器
EG8006 是一款专为修正波逆变器设计的专用集成电路，它使用固定频率（50Hz 或 60Hz）的脉冲宽 度调制方式来控制逆变器的输出电压，内部集成50/60Hz PWM 发生器、软启动电路、保护电路、UART 串行 通讯接口等功能。 EG8006 内置了完善的各项保护功能，具有过温、过流、短路保护等功能，可以有效地保护逆变器和 负载设备，提高了系统的可靠性。 该芯片采用TSSOP24 封装，只需少量的外围器件，即可实现修正波逆变器的全部功能，非常适合于小 型化和简化设计。
