产品详情
载波频率
20KHz
输出频率
50Hz60Hz
死区时间
300nS/1uS

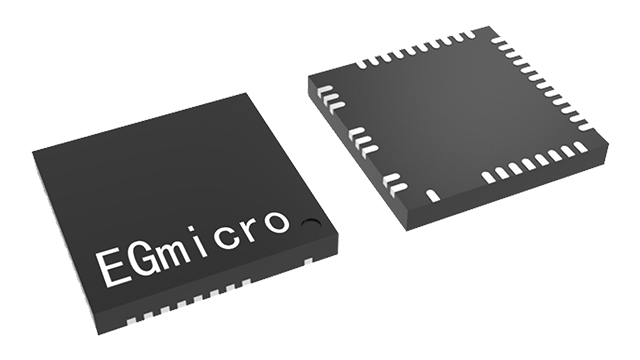

封装
QFN39
- 集成 SPWM 发生器、高压 MOS 驱动器二合一的控制芯片
- 集成了两路 600V 半桥高压 MOS 管驱动器，驱动能力为±1.8A
- 内置一路运放及一路比较器，运放用于输出电压差分反馈处理，比较器用于输出短路保护
- 兼容 EG8010 的单极性调制方式和兼容 EG8025 的倍频调制方式，通过引脚 MODSEL 进行选择
- 兼容 EG8010 的单极性调制方式和兼容 EG8025 的倍频调制方式，通过引脚 MODSEL 进行选择
- SPWM 载波频率 20KHz，适合大功率 MOS 管和 IGBT 管的应用
- 电压、电流、温度反馈实时处理
- 单相纯正弦波逆变器
- 光伏发电逆变器
- 风力发电逆变器
- 不间断电源UPS系统
- 数码发电机系统
- 单相电机调速控制器
- 单相变频器
- 正弦波调光器
- 正弦波调压器
- 逆变焊机
- 光伏发电逆变器
- 风力发电逆变器
EG8015 是一款内置两路 600V 半桥高压 MOS 驱动器和 SPWM 正弦发生器一体的数模结合芯片，专用于逆变器产品。内部自带了 ±1% 精度的 24MHz 高速时钟振荡器或通过 UART 口配置外接高精度 24MHz 晶体振荡器，能实现高精度、失真和谐波都很小的纯正弦波 50Hz 或 60Hz 逆变器专用芯片。该芯片采用 CMOS 工艺，内部集成 SPWM 正弦发生器、死区时间控制电路、幅度因子乘法器、软启动电路、保护电路、UART 串行通讯接口等功能。集成了一路运放和一路比较器，运放用于输出电压差分反馈处理，比较器用于输出短路保护。具有完善的保护功能和串口通讯功能
