采用电流模式、中心对齐PWM 调制方式，能带感性和容性负载
-
SPWM 载波频率20KHz，适合大功率MOS 管和IGBT 管的应用
-
输出电压和输出电流是每个PWM 周期实时处理，能实现精确跟踪
-
集成同步过零信号输出及可设置的0 度/120 度相位跟踪，通过级联方式实现组三相逆变器功能
-
支持多机应用
-
引脚可配置功能：
-
H 桥左、右桥臂互换控制
-
4 种死区时间可选配置: 300nS、500nS、1uS、1.5uS
-
2 种固定正弦波频率可选配置：50Hz、60Hz
-
软启动开启和关闭
-
逆变器保护功能：
-
直流母线电压过压和欠压保护
-
交流输出欠压保护
-
输出过载保护
-
输出过流保护
-
PCB 过温保护和IGBT 过温保护
-
输出短路保护
-
串口通讯可设置参数：
-
50Hz 纯正弦波固定频率
-
60Hz 纯正弦波固定频率
-
交流输出电压
-
温度保护值
-
额定功率保护值
-
额定电流保护值
-
故障复位
-
串口通讯可读参数：
-
交流输出电压
-
交流输出频率
-
交流输出功率
-
交流输出电流
-
交流输出PF 值
-
直流母线电压
-
故障代码
-
单相纯正弦波逆变器
-
三相纯正弦波逆变器
-
不间断电源UPS 系统
-
光伏发电逆变器
-
风力发电逆变器
-
锂电发电机
-
储能电源

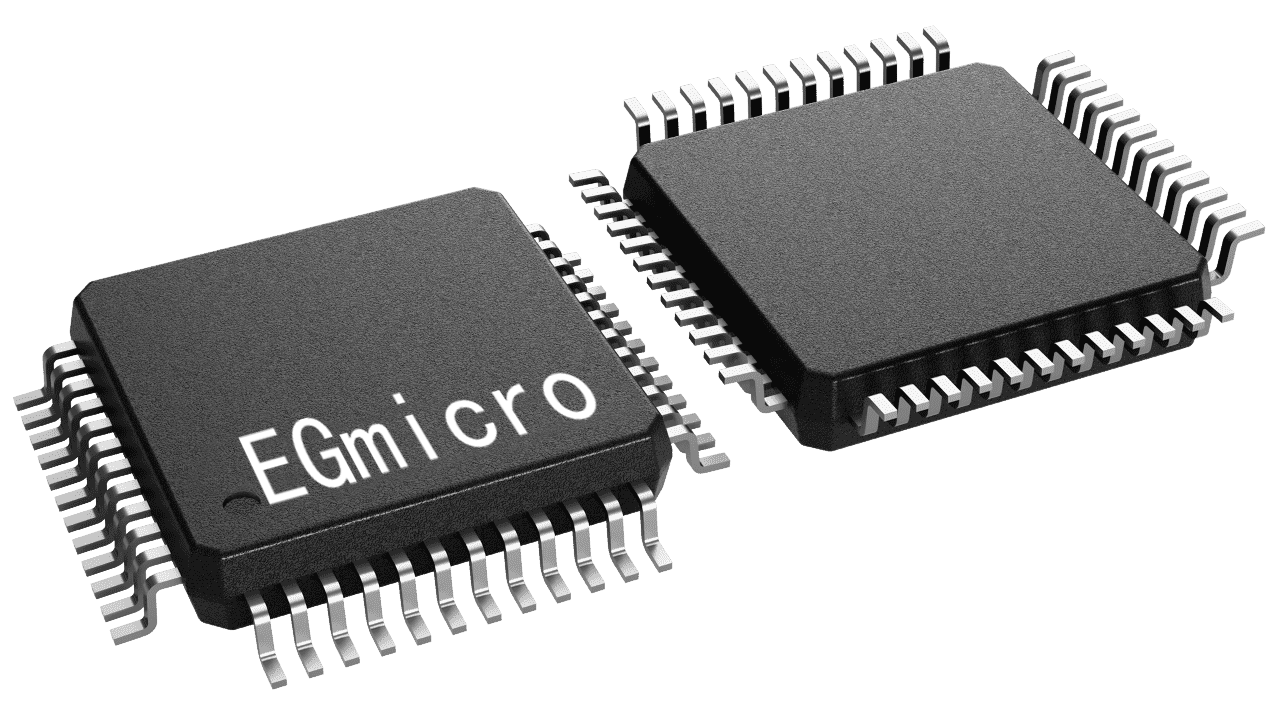

EG8020 是一款采用电流模式、中心对齐PWM 调制方式的数模结合芯片,专用于逆变器产品。 该芯片采用CMOS 工艺，内部的主要模块为SPWM 正弦发生器、死区时间控制电路、多路反馈及保护处 理电路、UART 串口通讯模块等功能。 EG8020 采用了LQFP48 封装，结合外部两路EG1160 高压MOS 驱动芯片，可实现空载波形失真率小于 1.5%、满载波形失真率小于3%和高精度输出电压的特性，能满足逆变器行业的波形要求。 EG8020 内置了完善的各项保护功能，提供了直流母线过压和欠压保护、交流输出欠压保护、过载报警 提示、过载保护指示、过流保护指示、过温保护指示及短路保护指示等。 EG8020 内置了UART 串口通讯功能,用户通过串口可设配置参数，及复位功能等,也可以通过串口读出 逆变器运行的状态及相关数据。 EG8020 支持组三相逆变器功能，通过交流过零信号输出及同步相位信号输入，经光耦隔离电路传输 后，采用串行级联方式，可组成一台相位差120 度的三相逆变器。
